Отправлено: 12.12.10 09:47. Заголовок: АЛЬТЕРНАТИВА. Проекции, схемы, боковики и сканы 3D моделей. (продолжение)

Думаю есть смысл в нашем Форуме-фотоархиве, открыть ветку аналогичную существующей на соседнем форуме. Тем более, что часть работ там размещённых - это авторство так же и наших участников. Отдельная просьба, кроме тех кто будет здесь выкладывать СВОИ работы или давать ссылки на различные аналоги, пока остальным участникам не постить, т.к. есть смысл упорядочить этот раздел именно по работам - указав по возможности их авторство. Чем я и хочу заняться открывая этот раздел.

С уважением.

 Отправлено: 18.03.19 22:30. Заголовок: :sm87: :sm87: :sm87:..

 Отправлено: 08.06.19 08:16. Заголовок: Патрульный корабль &..

Патрульный корабль "Ламине Саджи Каба" (Гвинея, 1979 г.)
Быв. сов. СКР-91 1961 г. постройки, передан ВМС Гвинеи в 1979 г. Позже прошёл модернизацию с демонтажом трального, противолодочного и полной заменой исходного состава вооружения.
Длина наибольшая 69,8 м.
Вооружение (после модернизации):
1 100-мм ор.
4 37-мм (2х2)
4 25-мм (2х2)
4 14,5-мм пул. (2х2)

 Отправлено: 09.06.19 07:50. Заголовок: :sm36:..

 Отправлено: 07.08.19 19:06. Заголовок: В моём понимании - &..

В моём понимании - "идеальный СКР 90-х гг."
СКР пр.11360 (Россия)
Длина наибольшая 132,1 м.
Вооружение:
1х1 100-мм АУ АК-100
2 БМ "Кортик"
2х4 ПУ ПКРК "Уран"
4х8 ПУ ЗРК "Кинжал"
4х1 ПУ ПЛУР "Водопад"
1х12 РБУ-12000 РКПТЗ "Удав-1М"
1 вертолёт Ка-27ПЛ

 Отправлено: 12.10.19 12:59. Заголовок: Патрульные катера ти..

Патрульные катера типа "Адгур" (Абхазия, 2017-18 гг.), 4 ед.
Построены на СЗ "Пелла", в серии 4 ед.:
41 "Адгур"
42 "Хаджарат"
43 "Астамур"
44 "Батал"
Длина наибольшая 11,2 м.
Вооружение 2 пул.

 Отправлено: 25.12.19 15:52. Заголовок: Охотники за ПЛ типа ..

Охотники за ПЛ типа CS-1 (Испания, 1936-38 гг.), 6 ед.
Всего в серии 6 ед.: CS-1 - CS-6.
Первые 2 корабля несколько отличались от остальных: в частности, только они несли в составе вооружения спаренные 7,62-мм пулемёты "льюис", на остальных стояли 2х1 13,2-мм пулемёта "гочкис"; также имелись отличия в носовой части (немного иная форма якорных и буксирного клюзов) и в элементах ВРГ.
Длина наибольшая 48 м.
Вооружение (CS-2, на 1938 г.)
1 76-мм ор.
1 40-мм "пом-пом"
4 7,62-мм пул. (2х2)
2 бомбомёта
2 бомбосбрасывателя

 Отправлено: 25.12.19 20:26. Заголовок: :sm73: :sm73: :sm73:..

 Отправлено: 25.12.19 21:40. Заголовок: Чем-то неуловимо фра..

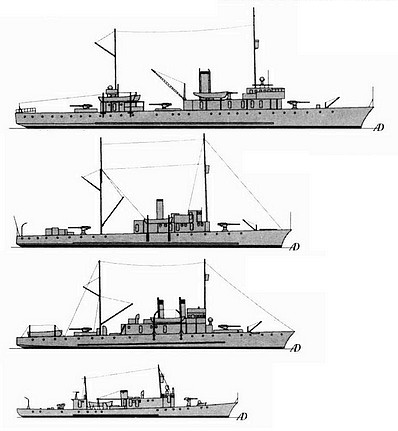

Чем-то неуловимо французским отдает от сего кораблика

 Отправлено: 27.12.19 21:30. Заголовок: Полярный0_0 пишет: ..

Полярный0_0 пишет:

цитата:

Чем-то неуловимо французским

Очень даже уловимым

 Отправлено: 28.12.19 16:48. Заголовок: Вованыч_1977 пишет: ..

Вованыч_1977 пишет:

цитата:

Очень даже уловимым

Ну, это для опытных ловцов. А на любителя так все азиаты франки на одно лицо

 Отправлено: 09.02.20 11:39. Заголовок: Почти два года не мо..

Почти два года не мог родить ничего нового картиночного для Самои сотоварищи. Начатого всякого много на стапелях стоит, а достроить всё никак не выходило, то настроения нет, то ещё чего. Но тут недавно из-за угла выскочил рисовач, как схватил, как стал трясти: "Рисуй, *пип*, — говорит, — щас же руссише мониторообразный ББО, *пип*, а то как *пип-пип-пип*!". И как попёрло, как попёрло. И нарисовались вот.

Характеристики: ~ 3300-3500 т.; 75х13,1х4,9 м; 2 ПМ, 2 ПК, ~ 2000 л.с., ~ 10-11 уз.; артиллерия: 2х1 - 279,4/23 мм, 2х1 - 50,8/48,3 мм; броня: пояс - 177,8-101,6 мм, башни - 152,4 мм, палуба - 25,4 мм, рубка - 152,4 мм.

Три штуки - "Богатырь", "Витязь" и "Ратник".

 Отправлено: 10.02.20 18:39. Заголовок: Интересу ради башни ..

Интересу ради башни развернул и кат-балку уложил.

 Отправлено: 13.02.20 19:03. Заголовок: "Хорошечно!"..

"Хорошечно!" (с)

GromoBoy пишет:

цитата:

артиллерия: 2х1 - 279,4/23 мм

"Диагональное" расположение?

 Отправлено: 14.02.20 10:01. Заголовок: Вованыч_1977 пишет: ..

Вованыч_1977 пишет:

цитата:

"Хорошечно!" (с)

Дыа!

Вованыч_1977 пишет:

цитата:

"Диагональное" расположение?

Не-не-не!

 Отправлено: 14.02.20 12:26. Заголовок: GromoBoy пишет: Не-..

GromoBoy пишет:

цитата:

Не-не-не!

Смутило отсутствие зазора между башней и надстройкой.
P.S. картинкО не отобразилась.

 Отправлено: 14.02.20 13:05. Заголовок: Вованыч_1977 пишет: ..

Вованыч_1977 пишет:

цитата:

Смутило отсутствие зазора между башней и надстройкой. P.S. картинкО не отобразилась.

Пробуем ещё раз...

 Отправлено: 14.02.20 19:05. Заголовок: GromoBoy пишет: Про..

GromoBoy пишет:

цитата:

Пробуем ещё раз...

 Отправлено: 14.02.20 19:13. Заголовок: Вованыч_1977 пишет: ..

Вованыч_1977 пишет:

цитата:

Тады ваще не знаю, у меня всё показывает... Щас в ВК кину...

 Отправлено: 19.02.20 15:19. Заголовок: Не-не-не! Хм, смотрю..

цитата:

Не-не-не!

Хм, смотрю я значицца смотрю на вид сверху и всё одно не понимаю - задняя часть башни влазит в надстройку. Там какая-то ниша? Но зазор минимальный. Но зачем такие сложности? А вдруг туда что-то побольше лома прилетит. Заклинит же Или я что-то шибко не врубаюсь

 Отправлено: 19.02.20 18:06. Заголовок: Полярный0_0 пишет: ..

Полярный0_0 пишет:

цитата:

Хм, смотрю я значицца смотрю на вид сверху и всё одно не понимаю - задняя часть башни влазит в надстройку. Там какая-то ниша? Но зазор минимальный. Но зачем такие сложности? А вдруг туда что-то побольше лома прилетит. Заклинит же Или я что-то шибко не врубаюсь

Ниша. Минимальный. Для зело красивости. Французы вон вообще на башню подшипник ставили, и надстройку прямо на неё опирали...

 Отправлено: 19.02.20 18:32. Заголовок: А, ну ежлив для крас..

А, ну ежлив для красивости тады да. Одобрям.

 Отправлено: 20.02.20 11:13. Заголовок: От Борисыча

Полярный0_0 пишет:

цитата:

Заклинит же

Однозначно. Даже крупным осколком....

Четыре черточки по миллиметру - и все будет ОК. А на бортовом виде ничего менять не придется...

 Отправлено: 15.04.20 13:57. Заголовок: Вованыч_1977 пишет: ..

Вованыч_1977 пишет:

цитата:

несли в составе вооружения спаренные 7,62-мм пулемёты "льюис", на остальных стояли 2х1 13,2-мм пулемёта "гочкис"

"Гочкис" - сила, но это наверное отдельно от "Льюисов" должны быть, т.к. тяжелее будут. Но это от себя лично, дело в другом - а действительно ли "Льюисы" были?
К примеру на эсминцах типа"Чуррука" были 7 мм (так по данным испанских товарищей, а похоже 7,7 мм) "Vickers-Maxim".

 Отправлено: 15.06.20 19:21. Заголовок: Линейный корабль Эмп..

Линейный корабль Эмперадор Хайме I (Испания, проект 1939 г.)
Длина наибольшая 248,3 м.
Вооружение:
8 356-мм (2х4)
12 152-мм (4х3)
16 102-мм (8х2)
16 40-мм (8х2)
16 13,2-мм (8х2)
3-4 гидросамолёта

 Отправлено: 22.06.20 21:18. Заголовок: Подводные лодки типа..

Подводные лодки типа Нарчисо Монтуриоль (Испания, 1938-40 гг.).
В серии 3 ед.: "Нарчисо Монтуриоль", "Исаак Пераль", "Косме Гарсия".
Длина наибольшая 60,2 м.
Вооружение:
1 76-мм ор.
1 13,2-мм пул.
6 533-мм ТА (4 нос., 2 корм.)

 Отправлено: 23.06.20 12:57. Заголовок: Линейный корабль Эмперадор Хайме I (Испания, проект 1939 г.)

О, "дурында" подъехала А скоки штуков? (построено и хотелася)

 Отправлено: 23.06.20 23:03. Заголовок: Полярный0_0 пишет: ..

Полярный0_0 пишет:

цитата:

А скоки штуков? (построено и хотелася)

Ни одного. По сабжу - процитирую с соседнего форума:

цитата:

Т.к. у гишпанцев с наглосаксами и в реале было тесное сотрудничество в области кораблестроения, то проект-таки разрабатывался в коллаборации с последними. Однако по месту строительства так окончательно не определились, а вскоре и вовсе стало не до него - по понятным причинам.

 Отправлено: 24.06.20 08:00. Заголовок: Понятно. А я уж разм..

Понятно. А я уж размечтался про грозные гишпанские линейные бригады (прибрежного действия) Хм, а они ведь и в реале таки планировали что-то большое и грозное.

 Отправлено: 25.06.20 20:22. Заголовок: Полярный0_0 пишет: ..

Полярный0_0 пишет:

цитата:

а они ведь и в реале таки планировали что-то большое и грозное.

К идее строительства ЛК в межвоенный период испанцы возвращались не раз и не два. В основе своей там мелькали и "нельсоны", и "ромы", и пр. вариации на тему. Однако до дела так и не дошло. По понятным причинам.

 Отправлено: 09.12.20 19:16. Заголовок: Эсминец Опытный (ССС..

Эсминец Опытный (СССР, 1941 г.)
Внешний вид дан по состоянию на 1950 г. - послевоенная модернизация с элементами архитектуры и энергетикой от пр.30К, изменённым составом вооружения и универсальной артиллерией ГК.
Длина наибольшая 113,5 м.
Вооружение:
4 130-мм орудий (2х2 универсальные АУ Б-2У)
8 37-мм автоматов (1х2 В-11 + 6х1 70-К)
4 12,7-мм пулемёта (2х2 2М-1)
6 533-мм ТА (2х3 1-Н)
2 бомбомёта (2 БМБ-1)
2 бомбосбрасывателя

 Отправлено: 09.12.20 22:55. Заголовок: :sm36: :sm36: :sm36:..

Зело!

 Отправлено: 10.12.20 13:37. Заголовок: Красиво. "Эка те..

Красиво. "Эка тебя матушка разнесло-то..." Но отложилось в нужных местах (в районе труб)

 Отправлено: 12.02.21 21:25. Заголовок: Патрульные катера пр..

Патрульные катера пр.1400М (Абхазия, 2004 г.), 2 ед.
В серии 2 ед.: "Ауарба" (31) и "Аса" (32). Последние из оставшихся катеров пр.1400М. В 2015 г. прошли небольшую модернизацию с заменой артиллерийского вооружения и части РТВ.
Систершипы списаны и используются, в основном, как источники ЗиП и пр. оборудования.
Длина наибольшая 24,4 м.
Вооружение (ПКА "Аурба" по состоянию на 2016 г.):
2х1 14,5-мм МТПУ
2х1 7,62-мм ПКМ

 Отправлено: 13.02.21 13:10. Заголовок: :sm36:..
